11HY（28）滾珠絲桿系列
|
產品特性 |
接線圖 |
||
|
步距角 |
1.8°±5% |
|
|
|
允許溫度 |
80℃ max |
||
|
環境溫度 |
-20℃~+50℃(無結冰) |
||
|
絕緣等級 |
B |
||
|
絕緣耐壓 |
AC 500V 1 Min |
||
|
絕緣電阻 |
100MΩ Min 500V DC |
||
|
防護等級 |
IP40（最高IP65） |
||

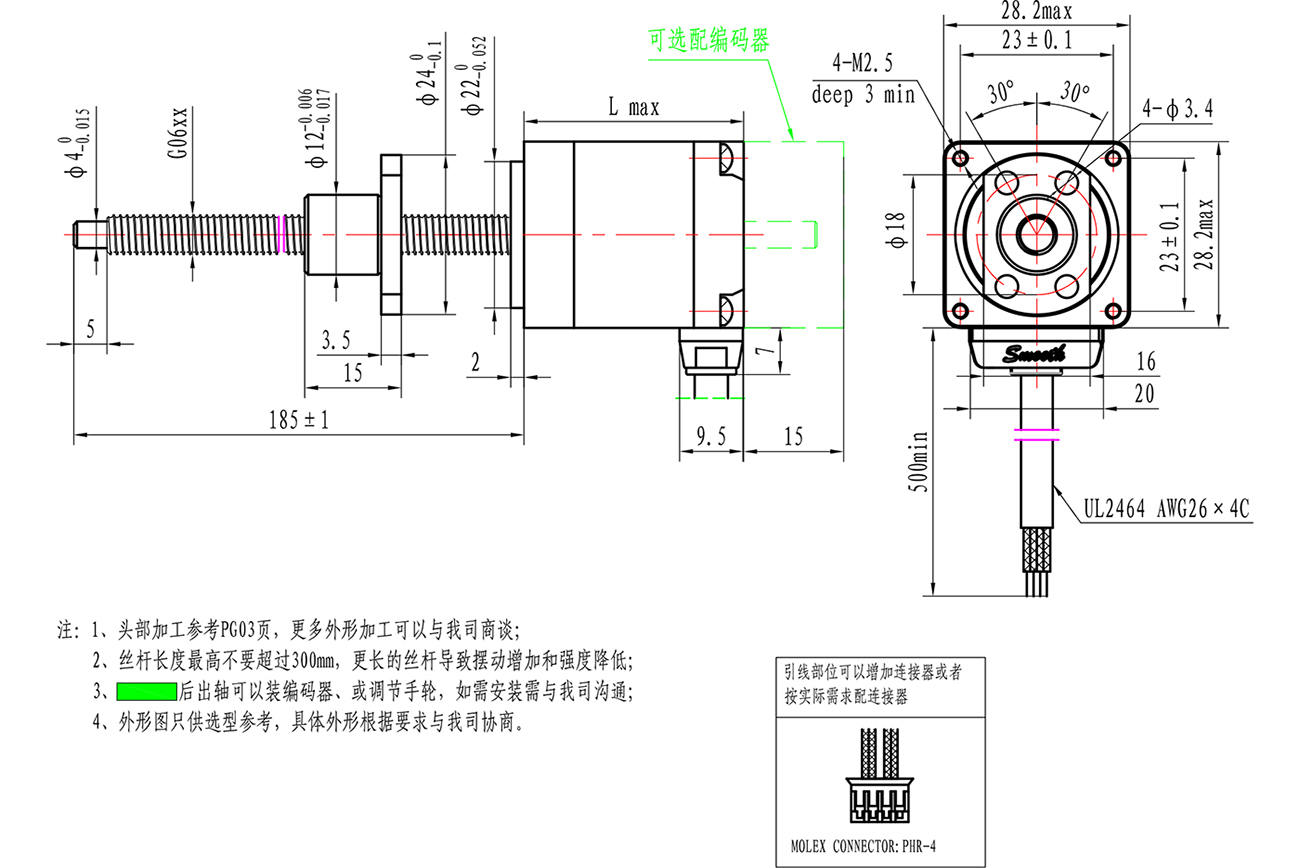

外形圖
性能參數
|
電機型號 |
電壓V |
電流A |
導程mm |
步長mm |
推力@100pps,整步 |
電阻Ω |
電感mH |
機身L mm |
|
11HY128-G0601-185 |
2.1 |
1.0 |
1 |
0.005 |
6.2Kg |
2.1 |
1.6 |
33.5 |
|
11HY128-G0602-185 |
2 |
0.01 |
3.6Kg |
|||||
|
11HY128-G0603-185 |
3 |
0.015 |
2.0Kg |
|||||
|
11HY128-G0606-185 |
6 |
0.03 |
1.2Kg |
|||||
|
11HY302-G0601-185 |
5.0 |
0.75 |
1 |
0.005 |
8.6Kg |
6.7 |
3.0 |
45 |
|
11HY302-G0602-185 |
2 |
0.01 |
4.8Kg |
|||||
|
11HY302-G0603-185 |
3 |
0.015 |
2.7Kg |
|||||
|
11HY302-G0606-185 |
6 |
0.03 |
1.9Kg |
|||||
|
11HY302-G0601-185 |
6.0 |
1.0 |
1 |
0.005 |
12.5Kg |
6.0 |
5.7 |
51 |
|
11HY405-G0602-185 |
2 |
0.01 |
7.2Kg |
|||||
|
11HY405-G0603-185 |
3 |
0.015 |
4.5Kg |
|||||
|
11HY405-G0606-185 |
6 |
0.03 |
2.2Kg |
*更多結構和參數與我司協商完成
性能曲線

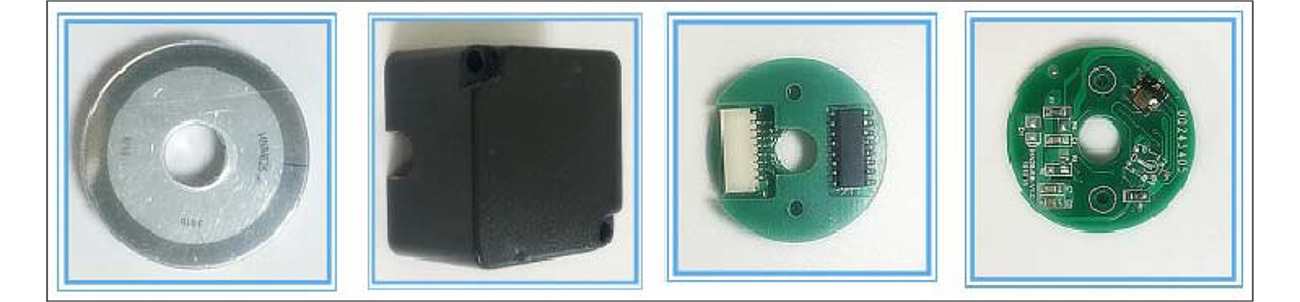

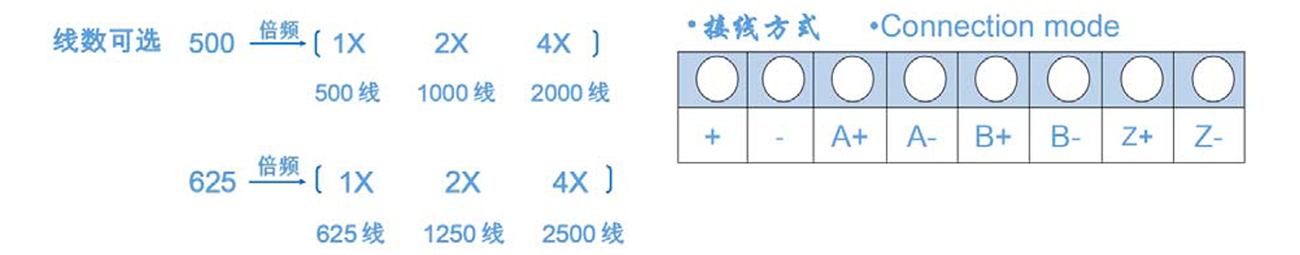

編碼器簡介
|
電源電壓 Power Supply Voltage |
DC 5V（±10%） |
|
景大響應頻率 Max. Response Frequency |
220 kHz |
|
最大轉速 Max. Revol ing Speed |
3000 rpm |
|
工作溫度 Operating Temperature |
- 20°C ?85°C（不結冰 unfrozen） |
|
儲存溫度 Storage Temperature |
- 20°C ?85°C （不結冰 unfrozen） |
